ASM-250全自動貼鋼片機有什么用途
編輯：廣東秦泰盛智能化科技有限公司 日期：2017/8/3 10:37:13 閱讀：10457
ASM-250全自動貼鋼片機應用于FPC行業，其主要是解決客戶在一些柔性材料中，由于強度不夠需要貼補強材料，柔性材料經過貼補強工序后，不僅更加耐用，而且可以滿足更多的工藝加工需求，以滿足相關行業的制作需求。根據客戶的不同材料貼補強要求而研制開發的一款新型自動化設備。能對SUS（鋼片）、鋁片、FR-4、PI、PET等材料貼補強，是一款真正實現可貼多種材質補強的自動化設備。
產品特點：
1、提高材料利用率
2、有效解決企業貼補強效率過低的問題
3、解決勞動力成本過高
4、自動貼裝、提升貼裝良率
5、亦可完成在低粘性透明膜上貼鋼片

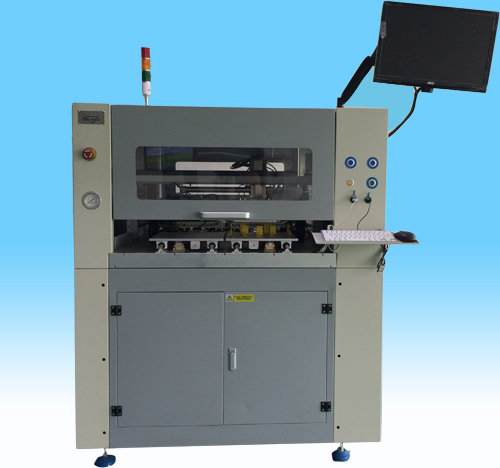

機器主要部件圖示：

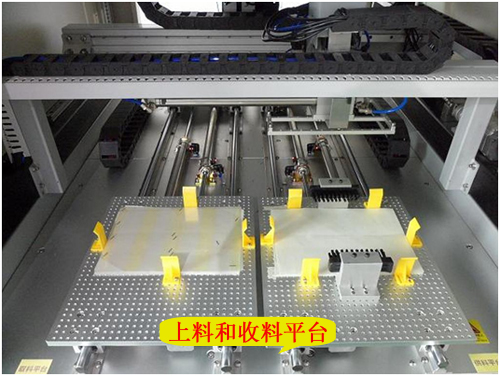

全自動貼鋼片機上料和收料平臺
全自動貼鋼片機左右貼裝平臺

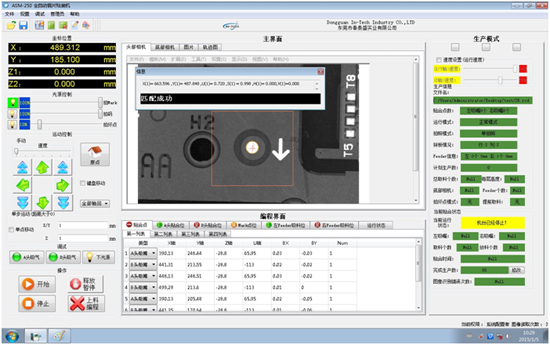

軟件操作界面：
參數表格：
| 全自動鋼片貼裝機技術參數表格 | |
| 型號（Model） | ASM-250 |
| 貼裝速度（Labeling Speed ） | Max:3000 pcs/hour(Dual Head) |
| X-Y軸重復精度（Repeatability） | ±0.1mm |
| Z軸定位精度(positioning accuracy) | ±0.1mm |
| U軸定位精度(positioning accuracy) | ±0.1° |
| 軟板尺寸(FPC Size W*L) |
Max:250mm*330mm Min:40mm*40mm |
| 軟板厚度（FPC Thickness） | 0.5～3.0mm |
| 鋼片尺寸(Steel Size) | Max:20mm*20mm Min:2mm*2mm |
| 溫控范圍（Temperature control range） | 100～200℃ |
|
單平臺加熱功率 （Single platform heating power） |
500W |
| Z軸行程(Range) | 15mm |
| U轉角范圍（Range） | 0～360° |
|
軟板上下料方式 （FPC loading and unloading methods） |
雙平臺自動取放料 Double table automatic discharge |
| 軟板固定方式（FPC fixed mode） | 真空吸附 Vacuum |
| 料架容量（Label Feeder Capacity） | 4pcs |

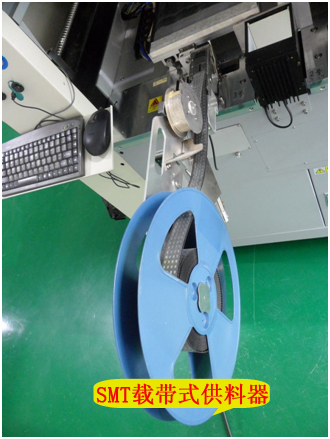

| 鋼片供料方式（Steel feeding methods） | 標準SMT載帶 SMT Feeder |
| 離型紙式料帶 From the type of paper tape | |
| 電壓(Voltage) | （220AC±10%) 50Hz |
| 所需氣源壓力(Air Source) | ＞0.6MPa |
| 氣流量(Air Traffic) | ＞150L/min |
| 電源功率(Power) | 2.5KW |
| 最大電流(Maximum Current) | 15A |
| 主機結構尺寸(Dimensions L*W*H) | 1900*1250*1500mm |
| 重量(Weight) | 800KG |
