SMT自動化貼標機
- 產品名稱：SMT自動化貼標機
- 產品分類：貼標機
- 瀏覽次數：177006次
- 更新時間：2016/5/23 14:30:16
- 咨詢熱線：133-6065-4218
SMT自動化貼標機型號：ATM-350LM
SMT自動化貼標機配置
兩個貼裝頭；
兩把Feeder

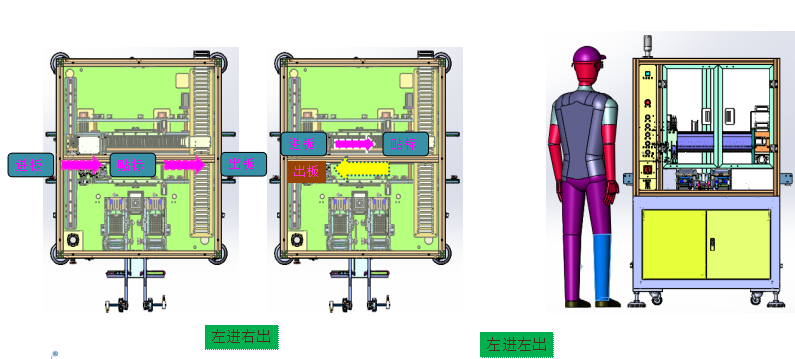

SMT自動化貼標機設備功能展示
SMT自動化貼標機功能
◎SMT自動化貼標機適用于SMT行業各種需要貼標簽、背膠、不干膠的線路板
◎SMT自動化貼標機提高SMT線上貼標機產能
◎SMT自動化貼標機大幅減少操作人員貼標錯誤率
◎秦泰盛廣東貼標機生產的SMT自動化貼標機使SMT生產線更加流暢、更有效率 貼完后可現實掃描讀取標簽信息并同MES系統對接反饋數據

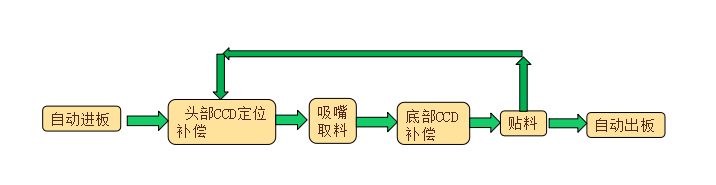

SMT自動化貼標機工作流程
SMT自動化貼標機硬件優勢
X/Y采用高性能日本品牌伺服電機+絲桿模組，速度和穩定性更高
底部視覺：采用德國The Imaging Source 相機確保頭部圖像的清晰度及頭部mark點的補償值。
伺服電機：Z軸和R軸采用伺服電機以確保吸頭高速度及高精度運行，確保貼料的速度及精度
頭部視覺：采用德國The Imaging Source 相機確保頭部圖像的清晰度及頭部mark點的補償值。
吸嘴：兩個自嘴，采用快拆式結構，方面更換機種的不同吸嘴

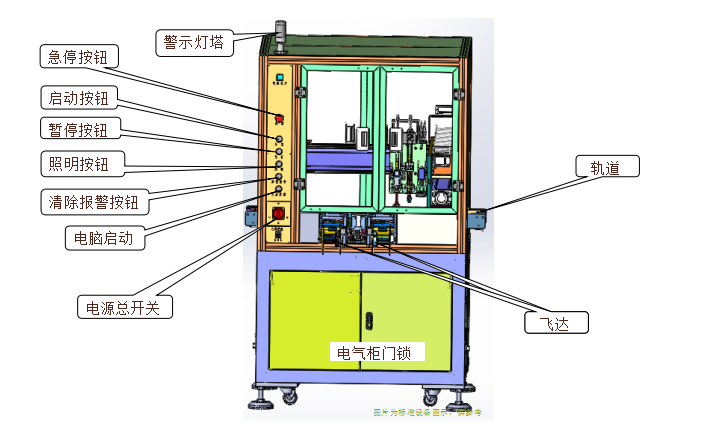

SMT自動化貼標機設備動作流程以及功能
SMT自動化貼標機技術參數
|
項目 |
SMT自動化貼標機規格說明 |
備注 |
|
機器型號 |
ATM-350BS（絲桿電機） |
|
|
PCB尺寸 |
Max:350mm(L)*350mm(W)*5mm(H) Min:50mm(L)*50mm(W)*0.6mm(H) |
|
|
PCB流向 |
從左到右 |
|
|
標簽尺寸 |
Max:45mm*30mm Min:3mm*3mm |
|
|
貼裝速度 |
Max:1.3 s/pcs |
標準物料測試 |
|
重復精度 |
±0.1mm |
|
|
線路板厚度 |
0.6～5.0mm |
|
|
飛達底紙寬度 |
70mm |
|
|
吸嘴數量 |
2個 |
|
|
飛達數量 |
2把 |
|
|
Z軸行程 |
0-30mm |
|
|
視覺CCD系統 |
2套 |
|
|
Badmark功能 |
有 |
|
|
MES系統 |
特殊配置（可選配） |
|
|
信號界面 |
標準SMEMA |
|
